Programma PESI



Premessa

Nell'ambito delle aziende piu' strutturate e informatizzate
si tende sempre di piu' ad immettere qualsiasi dato nel
sistema informatico non appena questo sia disponibile.
Questa e' una esigenza tipica di programmi gestionali globali
tipo ERP (Enterprise Resource Planning) e si manifesta per esempio
negli Uffici Tecnici, in particolari in quelli meccanici, infatti una
volta terminato di disegnare un certo particolare il progettista
deve subito completare tutti i dati accessori inerenti quel pezzo
come tipo di materiale, tipo di verniciatura, di classificazione,
di classe di prodotto, di lavorazione ecc. ecc. e non ultimo
quanto pesa quel pezzo. Il peso che potrebbe benissimo essere messo
in un secondo tempo da altri enti, come Uffici Acquisti o
reparti di magazzino o spedizioni invece e' importante sia subito
reso disponibile. Cio' consentira' agli Enti a valle di avere
disponibile un dato che non sempre e' cosi' banale calcolare.
Quindi l'Ufficio Tecnico si accolla questo onere e assieme
agli altri dati di cui sopra li rilascia al sistema informatico
centrale che oltre a gestire il disegno vero e proprio da questo
momento gestira' anche tutti i relativi dati associati.
Questa funzione di tipo PDM (Product Data Management) puo' anche essere
svolta da un computer locale collegato al computer principale.
Il vantaggio e' per esempio che l'Ufficio Acquisti puo' cosi' ordinare
dei particolari senza guardare il disegno controllando e valutando
il solo dato del peso la convenienza del prezzo che concordera'
col fornitore esterno.
Proprio grazie a queste considerazioni si e' deciso di rilasciare
questo programma in forma completamente FREEWARE visto e piaciuto,
per agevolare chiunque abbia questo tipo di necessita',
con ogni responsabilita' che ricade esclusivamente sull'Utente finale.
In questo ambito questo programma, molto modestamente,
si propone di facilitare il progettista nel calcolo del peso
dei particolari che disegnera'.

DESCRIZIONE DEL PROGRAMMA
Il programma e' stato semplificato all'essenziale
e funziona sostanzialmente su due livelli.
In entrambi le misure sono in mm, i pesi specifici in Kg/dm3
Tutte le misure vengono calcolate con precisione a 3 cifre
di cui l'ultima arrotondata automaticamente dal computer.
Per esempio valori tipo 0.0005 diventano 0
mentre valori tipo 0.0006 diventano 0.001 secondo
le regole di arrotondamento standard dei computer.

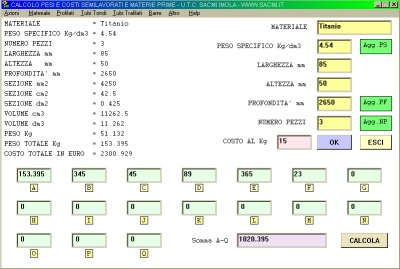

Il primo livello e' quello delle sezioni rettangolari.
E' il livello disponibile per default alla partenza del programma.
A questo livello vengono calcolati i pesi di pezzi rettangolari.
Si possono variare tutti i dati sopra la casella OK a piacere,
e si possono selezionare anche pesi specifici predefiniti
sia dal menu' materiali per i piu' comuni che col click destro
per moltissimi altri materiali.
Una volta inserito i dati premere OK.
A sinistra comparira' il peso del pezzo e se inserito un numero
pezzi diverso da 1 il relativo peso totale.
Questo peso totale puo' essere memorizzato cliccando sulla lettera A
Si puo' ripetere l'operazione a piacere, come pure inserire
altri pesi sulle varie caselle per esempio C,D e G.
In questo caso premendo calcola si aggiorna la somma dei pesi,
che e' poi quella da inserire nel disegno.
Con il click destro si possono resettare sia le caselle che i dati
inseriti sopra la casella OK.
In caso di fogli di lamiera per profondita' si intende lo spessore.
Nel caso venga selezionata una materia prima comparira'
la parola Semilavorato, in questo secondo ambito sono possibili
dei ritocchi al peso specifico, alla lunghezza e al numero pezzi.
Il computer comunque per i Semilavorati propone il peso specifico
medio dell'acciaio da carpenteria.
Per aggiornare i dati di un Semilavorato
NON PREMERE ASSOLUTAMENTE OK
ma un qualsiasi pulsante verde.
Questi pulsanti sono tre per motivi di estetica,
ma fanno tutti la stessa cosa.
Premendo un pulsante verde si dice al computer
di prendere il peso del semilavorato, visibile anche a sinistra
delle caratteristiche del semilavorato stesso,
moltiplicarlo per il peso specifico corrente, per la lunghezza
e per il numero pezzi proponendo i risultai come per le sezioni
rettangolari.
La memorizzazione dei pesi nelle caselle e' come quella
descritta sopra per le sezioni rettangolari.
Quando si vuol uscire dall'ambito dei Semilavorati
premere OK e il computer ripropone la situazione precedente
alla scelta di un semilavorato.
Nel testare il programma abbiamo visto che e' comodo anche solo
per individuare le misure delle materie prime,
durante la progettazione, evitando l'uso del manuale,
con evidente guadagno di tempo.
Questo e' tutto per quanto riguarda l'uso del programma.

MATERIE PRIME INSERITE
N. 100 L lati uguali da 15x15x3 a 200x200x20
N. 63 L lati disuguali da 30x20x3 a 200x10x4
N. 16 UPN da 30x33x5 a 300x100x10
N. 6 U EU54 da 25x12 a 60x30
N. 19 IPN da 80x42 a 500x185
N. 18 IPE da 80x46 a 600x220
N. 8 T da 35x35 a 140x120
N. 24 HEA da 96x100 a 990x300
N. 24 HEB da 100x100 a 1000x300
N. 24 HEM da 120x106 a 1008x302
N. 12 Tubi Gas da 3/8" a 4"1/2
N. 259 Tubi saldati da D=20 S=5 a D=508 S=10
N. 514 Tubi di grosso spessore da D=48.3x6.3 a 660.4 S=60
N. 192 Tubi quadri da 10x10 a 400x400
N. 468 Tubi rettangolari da 15x10 a 400x350
N. 64 Barre tonde da D=6 a D=250
N. 51 Barre quadre da lato di 6 a lato di 250
N. 40 Barre esagonali da CH=4 a CH200
N. 36 Tubi di grandi dimensioni
Quindi sono inseriti i dati di N.1921 Semilavorati in totale.
Sono inoltre inseriti i pesi specifici di 95 materiali diversi.
I valori dei pesi specifici inseriti sono quelli disponibili
nei vari manuali tecnici e spesso e' stato considerato il valore medio.

RINGRAZIAMENTI
Un grazie di cuore a tutto il team
dell'Ufficio Tecnico Ceramica
della SACMI IMOLA
per il loro preziosio aiuto
in particolare ringrazio Fabio Ragazzini
per tutte i suggerimenti che mi ha dato.
Un grazie anche al Consiglio di Amministrazione
per avermi permesso di rilasciare il programma
in versione FREEWARE GRATUITA nel mio sito Internet

DISCLAIMER
Nessuna garanzia viene data sull'esattezza dei dati forniti,
ne dall'autore, ne dalla SACMI IMOLA i quali non possono essere
considerati responsabili di qualsiasi danno causato da questo programma,
responsabilita' che e' a carico esclusivamente sull'Utente finale.

COPYRIGHT
2003 - 2008
Luigi Mongardi
Ex Ufficio Tecnico Ceramica SACMI IMOLA

Mail a Luigi Mongardi

www.sacmi.it

Download da questo sito del Programma Pesi.exe (282.624 Bytes)
aggiornato il 15/04/2008 con aggiunta alcune materie prime
